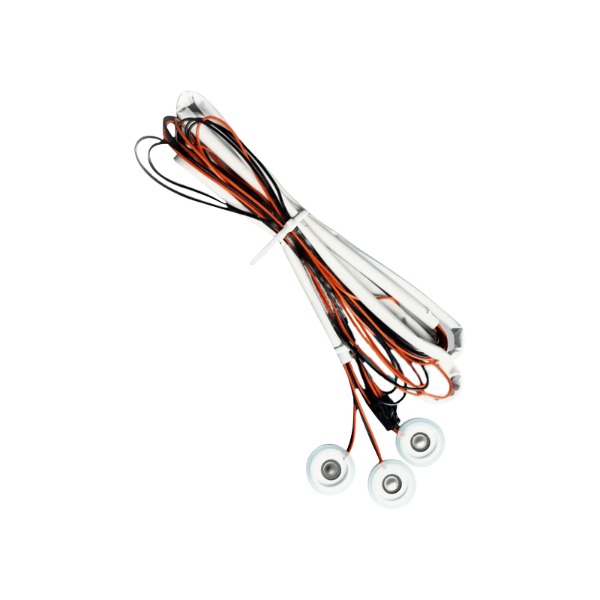

Alt hvad du behøver at vide om medicinske piezoelektriske keramiske diske

Medicinsk piezoelektrisk keramisk skive s skal opnå en elektromekanisk koblingskoefficient (kt) i tykkelse på over 0,48 og akustisk impedans under 35 MRayl for at være egnet til diagnostisk billeddannelse eller terapeutisk ultralyd. Uden disse parametre kan disken ikke producere den nødvendige opløsning eller sikker vævsgennemtrængning.

I modsætning til industriel piezokeramik eller piezokeramik af forbrugerkvalitet er discs af medicinsk kvalitet karakteriseret ved strengt kontrolleret dielektrisk tab (tan δ < 0,02) og Curie-temperatur over 300°C for at sikre stabilitet under sterilisering og langvarig drift.

Kritiske materialeegenskaber til medicinske applikationer

Medicinske piezoelektriske keramiske skiver er typisk fremstillet af modificerede blyzirkonattitanat (PZT) sammensætninger. Tabellen nedenfor viser væsentlige egenskabsintervaller for almindelige medicinske anvendelser såsom ultralydsbilleddannelse, HIFU (højintensitetsfokuseret ultralyd) og flowsensorer.

• Piezoelektrisk ladningskonstant (d33): 400–600 pC/N – sikrer tilstrækkelig forskydning til lavspændingsmagnetisering.
• Relativ permittivitet (εr): 1200–1800 ved 1 kHz – matcher elektrisk impedans med medicinske driverkredsløb.
• Mekanisk kvalitetsfaktor (Qm): 60–150 – balancerer følsomhed (lav Qm) i forhold til udgangseffekt (høj Qm) til billeddannelse eller terapi.
• Densitet (ρ): 7,5–7,8 g/cm³ – påvirker akustisk matchning med humant væv.

For eksempel kræver en disk, der bruges i en hjerte-ultralydssonde kt > 0,5 og tykkelsesvariation mindre end ±2 μm på tværs af skivens diameter for at undgå faseforvrængning og artefakter.

Diameter-til-tykkelse-forhold & resonansfrekvensvalg

Driftsfrekvensen for en medicinsk piezoelektrisk disk er omvendt proportional med dens tykkelse. For en standard radial-mode disk, den grundlæggende tykkelse-mode frekvens f_t (i MHz) ≈ N_t / tykkelse (mm) , hvor N_t er frekvenskonstanten (typisk 1900-2100 Hz·m for materialer af typen PZT-5A).

Almindelige medicinske frekvensbånd og tilsvarende diskdimensioner:

• 2–5 MHz (abdominal og obstetrisk billeddannelse): tykkelse 0,4–1,0 mm, diameter typisk 10–25 mm.
• 7,5-10 MHz (vaskulære og små dele): tykkelse 0,2–0,28 mm, diameter 6–12 mm.
• 15–20 MHz (oftalmisk og hudbilleddannelse): tykkelse 0,1–0,13 mm, diameter 3–6 mm.

Valg af et forkert forhold fører til falske tilstande. En disc i medicinsk kvalitet bør undertrykke laterale tilstande med radial-til-tykkelse frekvensforhold < 0,7 for at undgå interferens med den primære tykkelsesresonans.

Akustisk matchende og bagsidelagsintegration

Den nøgne keramiske skive har en akustisk impedans på ~34 MRayl, mens humant blødt væv er ~1,5 MRayl. Uden matchende lag, over 88 % af ultralydsenergien reflekteres ved disk-vævsgrænsefladen, hvilket gør enheden ineffektiv.

Derfor bruges en medicinsk piezoelektrisk disk aldrig alene. Det kræver:

• Et eller to matchende lag (hver med mellemimpedans, f.eks. 9-12 MRayl) for at øge transmissionseffektiviteten til over 80 %.
• Et højdæmpende bagsidelag (akustisk impedans 15–25 MRayl, dæmpning > 20 dB/cm/MHz) for at dæmpe bagudstråling og forkorte pulsvarighed.

Tilføjelse af et enkelt matchende lag med tykkelsen λ/4 ved centerfrekvens forbedrer f.eks. båndbredden fra 45 % til 72 % , hvilket direkte øger billedopløsningen.

Elektrisk poling og ydeevnestabilitet under medicinske forhold

Som-fremstillede keramiske skiver er endnu ikke piezoelektriske, før de er polerede. Diske af medicinsk kvalitet kræver polingspænding på 2–4 kV/mm ved 100–150°C i 15–30 minutter for at opnå domænejustering. Ufuldstændig poling resulterer i reduceret d33 med mere end 30 % og ustabil frekvensgang.

Efter poling gennemgår skiverne termisk ældning og stabilisering. Medicinske acceptkriterier omfatter:

• Kapacitansdrift < 3 % efter 500 timer ved 37°C (kropstemperatur) og 90 % luftfugtighed.
• Isolationsmodstand > 10 GΩ ved 500 V DC for at forhindre lækstrømme i patientkontaktprober.
• Ingen depolarisering under 200°C for at overleve ethylenoxid eller autoklavesterilisering (121°C).

Dielektrisk tab og varmedannelse i terapidiske

Til medicinske anvendelser med kontinuerlige bølger eller høj-duty-cyklus (f.eks. fysioterapi-ultralyd, kirurgisk skæring), skal disken afgive varme uden at ændre resonans. Nøglemålingen er dielektrisk tabsfaktor (tan δ) . Ved 1 MHz og 20 V/mm opretholder medicinske terapidiske tan δ < 0,015, hvilket begrænser temperaturstigningen til < 15°C ved 1 W/cm² akustisk effekt.

En disk med tan δ på 0,03 (almindelig i billige industrielle diske) ville generere dobbelt så høj varme, hvilket fører til:

• Frekvensdrift af 0,5–1,2 % pr. 10°C stigning , hvilket forårsager afstemning fra køreelektronikken.
• Termisk ekspansionsmismatch med bindingslag, hvilket resulterer i delaminering efter < 50 behandlingscyklusser.

Derfor specificerer medicinske terapidiske maksimal vibrationshastighed < 0,5 m/s RMS og inkluderer integrerede temperatursensorer i sondesamlingen.

Biokompatibilitet og indkapslingskrav

Selve den rå keramiske skive er ikke biokompatibel på grund af blyindhold (typisk PZT indeholder 60-70 vægtprocent bly). Derfor kræver medicinske regulatoriske standarder (IEC 60601-2-37, FDA-vejledning) indkapsling. Disken skal være hermetisk forseglet eller belagt med parylen-C (tykkelse 5-15 μm) eller epoxy af medicinsk kvalitet.

Indkapslingsvalidering inkluderer:

• ISO 10993-5 cytotoksicitetstest: ingen cellelyse omkring den indkapslede skive.
• Analyse af udvaskbare bly: < 0,1 μg/cm²/dag i simuleret kropsvæske.

Uden korrekt indkapsling kan selv en enkelt diskfejl føre til, at omkostningerne til probe-gencertificering overstiger $10.000 pr. hændelse (lovgivningsmæssig arkivering og test).

Præstationstest før medicinsk integration

Hvert parti medicinske piezoelektriske diske skal bestå standardiserede elektriske og akustiske tests. Accepter/afvis kriterier baseret på IEEE 176-1987 og IEC 60483:

• Impedansstørrelse ved resonans: ±10 % af nominel værdi.
• Fasevinkel ved resonans: > 85° (ren tilstand).
• Kapacitans tolerance: ±5 % ved 1 kHz, 25°C.
• Variation i tykkelse: ≤ ±3 μm på tværs af diskoverfladen for arrays.

En disk, der passerer disse grænser, kan integreres direkte i en medicinsk ultralydstransducer eller terapiapplikator uden yderligere tuning, hvilket sparer 15-20 timers teknisk kalibrering pr. sonde.
